ボンディングツール

キャピラリやウェッジツールなど各種ボンディングツールも取扱っております。サンプルのご依頼やツール選定などお気軽にご相談ください。

キャピラリ

PECO社(韓国)は超高密度仕上げによる高品質、長寿命のキャピラリをご提供しております。独自のセラミックス処理で曲げ・破損に強く、安定したボンディングを実現するとともに、コストパフォーマンスと納期でもお客様をサポートいたします。 ファインピッチ用、銅線用など用途にあったキャピラリをお選びいただけます。

CCキャピラリ
PECO

金線用キャピラリ

金線用キャピラリは独自の加工処理でセラミックスの高密度化と粒子の均一化を実現することにより、低い消耗率と汚れの付着を防ぎますので、ロングライフと高いボンディング性を可能にしました。
また、高密度と粒子の均一化は先端加工でも高い寸法精度を可能にしますので、ファインピッチ仕様や低ループ、ロングループにも最適なキャピラリです。

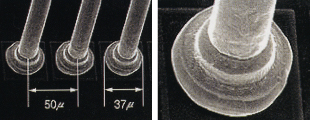

・ ファインピッチ仕様 ファインピッチ仕様

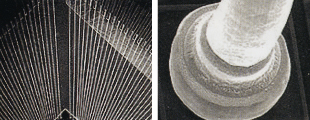

・ ロングループ ロングループ

GFC 金線/銅線用

GFCは銅線用に開発された超高密度のセラミックスキャピラリです。
硬度が非常に高く、耐久性に優れております。 ロングライフキャピラリとして金線にもご使用頂けます。

GFC 金線/銅線用

OPTIMA 銅線用

GFCを更に改良して、銅線専用として開発されたのがOPTIMAです。
密度・硬度ともにラインナップで最も高く、安定したボンディング性とロングライフを実現しました。

OPTIMA 銅線用

キャピラリの品番について

キャピラリの品番は寸法での表示になっております。
標準タイプやボンディング仕様によって詳細の寸法もご指定いただけます。

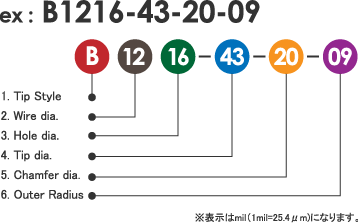

品番例

品番例

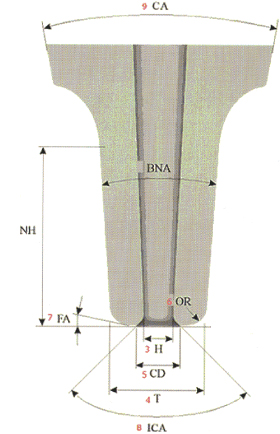

詳細寸法

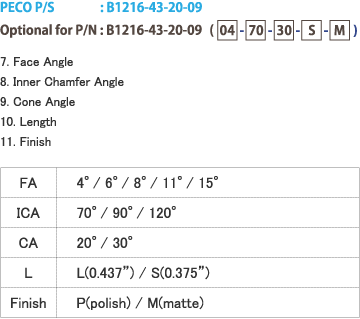

下記の寸法もご指定いただけます。標準は(8-90-20-L-P)です。

詳細寸法

GFC / OPTIMA

GFC / OPTIMAをご希望の場合は品番の最後にご指定ください。

例 : B1216-43-20-09 (8-90-20-L-P) GFC

ウェッジツール

DeWeyl社(ドワイエル)は50年の歴史を誇るカリフォルニア州にあるウェッジツールメーカーです。細線から太線まで多様な形状のツールラインナップをご用意しており、お客様のアプリケーションに最適なツールをご選択いただけます。

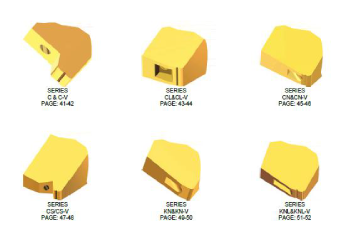

細線用

細線用ウェッジツールはご使用の装置のタイプにより先端形状をお選びいただけます。CLシリーズやKNシリーズは自動機に最適で、CシリーズやCSシリーズはマニュアル機に最適です。シリーズは他にもご用意しております。
ツールの材質はタングステンカーバイト、チタニウム、セラミックスとご用途やご予算、ライフタイムでご選択いただけます。
また、バーティカルフィードタイプや先端カットオプションなども対応いたします。

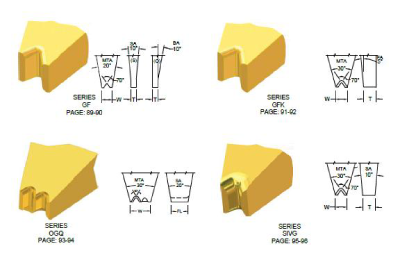

太線用ウェッジツールはご使用になる装置に最適な材質をご選択いただき、V溝の形状やボンディングレングスなどパッケージに合わせてご選択いただけます。

太線用

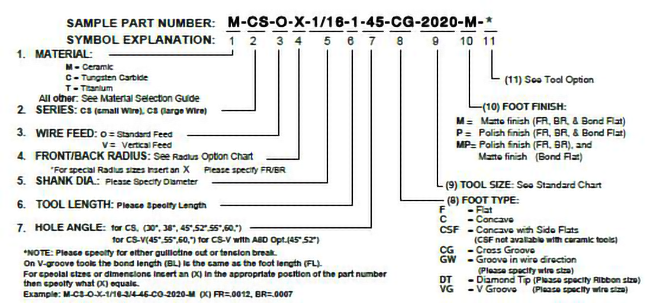

ウェッジツールの品番表記(例:CS/CS-Vシリーズ)

ウェッジツールの品番表記
