フルマニュアル HB05

最低限の機能で価格重視

  • ウェッジボンド・ボールボンド兼用で試作開発に最適
  • 優れたコストパフォーマンス
  • 液晶ディプレイとワイヤフィード機能で簡単操作

搭載機能

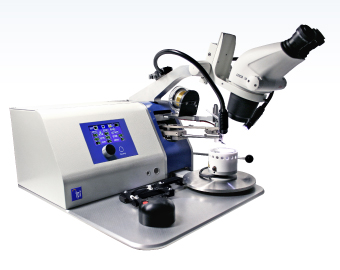

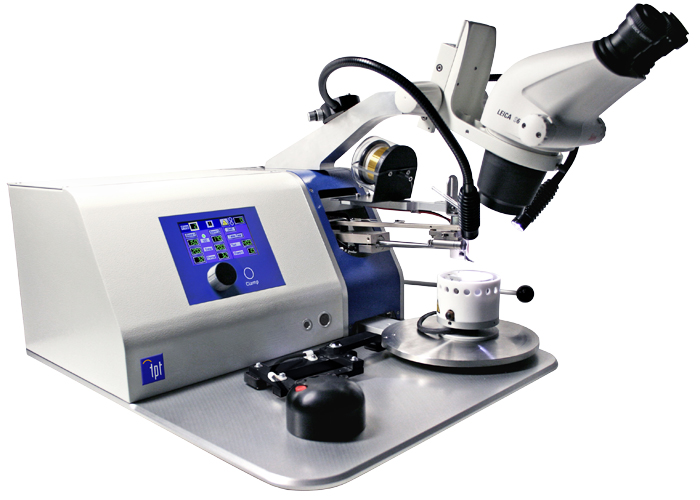

HB05はとにかくコストを重視したフルマニュアルタイプの卓上型ウェッジ・ボール兼用ワイヤボンダで、簡単な配線作業に適しています。
ボンディングはマニピュレーター(X&Y軸)とZ軸レバーを連動させて行います。
液晶ディスプレイを採用し、ボンドプロファイルがデジタル表示され、20プログラムまでメモリーできます。また、スライド式クランプとワイヤフィード機能により、ワイヤ処理作業が簡単に行えます。

対応ワイヤ

金線 ボールボンド・スタッドバンプ
ウェッジボンド
φ17μm~φ50μm
φ17μm~φ75μm
アルミ線 ウェッジボンド φ17μm~φ75μm
銅線/銀線 ウェッジボンド φ20μm~φ50μm

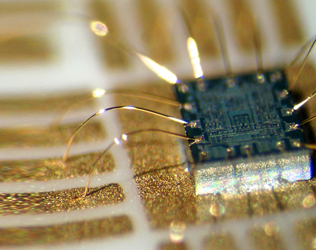

ボールボンド

ボールボンド

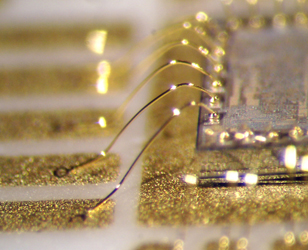

ウェッジボンド

ウェッジボンド

装置仕様はこちら
